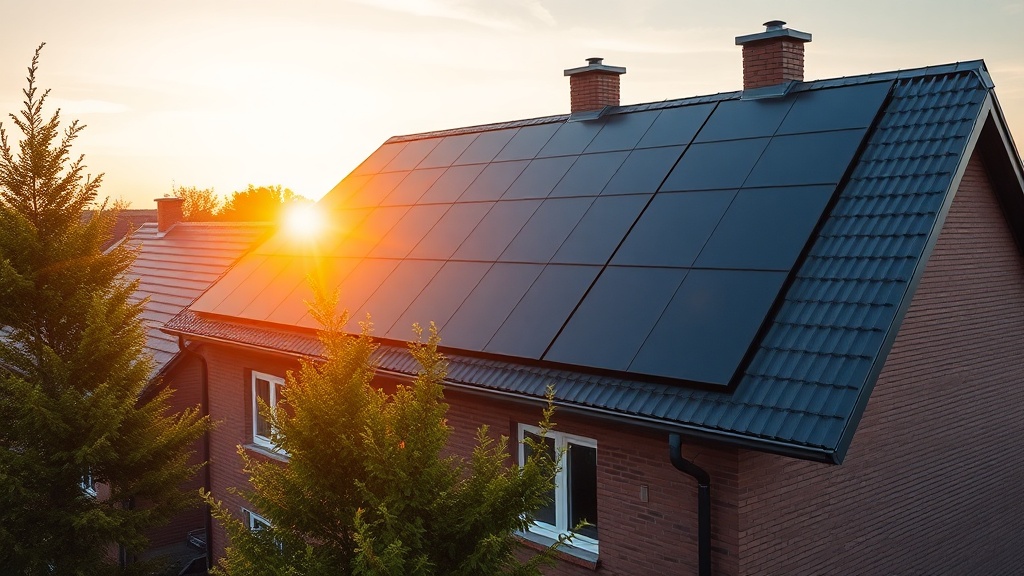

Planung einer Solaranlage mit Solarwatt Vision 400W – Worauf kommt es an?
Die Planung einer Photovoltaikanlage mit dem Solarwatt Vision 400W erfordert mehr als nur den Kauf der Module. Sie müssen Dachfläche, Ausrichtung, Wechselrichter und Speicher aufeinander abstimmen, um die hohe Leistung von 400 Watt pro Modul voll auszuschöpfen. Dieser Leitfaden zeigt Ihnen die entscheidenden Schritte von der ersten Skizze bis zur finalen Anlagenkonfiguration.
Welche Dachfläche benötige ich für eine Solarwatt Vision 400W Anlage?
Das Solarwatt Vision 400W Modul misst etwa 1,72 m x 1,13 m, also rund 1,94 Quadratmeter pro Modul. Bei einer typischen 10-kWp-Anlage mit 25 Modulen ergibt sich eine Fläche von rund 48,5 Quadratmetern. Planen Sie zusätzlich etwa 10 Prozent Randabstände und Abstandsflächen für Verschattung durch Kamine oder Dachfenster ein. Bei einem Satteldach mit 50 Quadratmetern nutzbarer Südfläche passt das gut. Prüfen Sie jedoch die statische Belastung: Das Vision Modul wiegt etwa 22 Kilogramm, die Dachlast erhöht sich bei 25 Modulen um rund 550 Kilogramm – für die meisten Neubauten unkritisch, bei älteren Dächern sollten Sie einen Statiker hinzuziehen.
Lesen Sie auch: Solarwatt Vision 400W: Technische Daten und Aufbau für genaue Maße und Gewichte.
Wie plane ich die optimale Ausrichtung und Neigung?
Der Solarwatt Vision 400W erzielt seine Spitzenleistung bei einer Südausrichtung und einem Neigungswinkel von 30 bis 35 Grad. In der Praxis weichen viele Dächer davon ab. Bei einer Ost-West-Ausrichtung sinkt der Ertrag um etwa 15 bis 20 Prozent, was aber durch die längere Stromproduktion am Morgen und Abend teilweise kompensiert wird. Für Flachdächer eignen sich Aufständerungen mit 10 bis 15 Grad Neigung. Berechnen Sie für Ihre Adresse mithilfe von Solarkatasterdaten den genauen Jahresertrag. Ein Beispiel: Ein Vision 400W Modul auf Süd mit optimaler Neigung liefert in Süddeutschland bis zu 420 kWh pro Jahr, auf Ost-West nur rund 340 kWh.
Beachten Sie auch die Modultemperatur: Das Vision 400W hat einen Temperaturkoeffizienten von -0,34 % pro Grad Celsius. An heißen Sommertagen (60 Grad Zelltemperatur) sinkt die Leistung um etwa 10 Prozent. Planen Sie daher eine Hinterlüftung ein. Weitere Details: Wirkungsgrad der Solarwatt Vision 400W im Alltag.
Welcher Wechselrichter passt zum Solarwatt Vision 400W?
Das Solarwatt Vision 400W arbeitet mit einer Spannung von etwa 38 Volt (Vmp) und einem Strom von rund 10,5 Ampere (Imp). Bei einer Reihenschaltung von 12 Modulen erreichen Sie rund 456 Volt DC, ideal für handelsübliche Stringwechselrichter. Geeignet sind Geräte wie der Fronius Symo, SMA Sunny Boy oder Huawei SUN2000. Wichtig: Die maximale Eingangsspannung des Wechselrichters darf nicht überschritten werden. Typischerweise sind 600 oder 1000 Volt DC erlaubt. Bei 15 Modulen in Reihe (570 Volt) liegen Sie meist sicher. Planen Sie auch den MPP-Tracker ein: Ein Tracker kann je nach Modell 2 bis 4 Strings verwalten. Für eine Ost-West-Anlage benötigen Sie zwei separate MPP-Tracker.
| Komponente | Empfehlung für Solarwatt Vision 400W |
|---|---|
| Wechselrichtertyp | Stringwechselrichter (z.B. Fronius Symo 10.0-3-M) |
| Strangspannung | 400–600 V DC (mindestens 8, max. 14 Module pro String) |
| MPP-Tracker Anzahl | 1 bei Süd, 2 bei Ost-West-Ausrichtung |
| Optimierer (optional) | Tigo TS4 oder SolarEdge Power Optimizer bei Teilverschattung |
Mehr Details: Zubehör für Solarwatt Vision 400W: Wechselrichter und Montagesysteme.
Muss ich einen Speicher einplanen? Wie dimensioniere ich ihn?
Ein Stromspeicher lohnt sich meist, um den Eigenverbrauch zu erhöhen. Bei einer Solarwatt Vision 400W Anlage mit 10 kWp und einem typischen Haushalt (4 Personen, 4.500 kWh Verbrauch) deckt die PV tagsüber rund 30 Prozent direkt. Ein Speicher mit 5 bis 8 kWh nutzbarer Kapazität erhöht den Eigenverbrauch auf 50 bis 60 Prozent. Planen Sie die Speichergröße nach folgender Faustformel: 1 bis 1,5 kWh Speicher pro 1 kWp Anlagenleistung. Für 10 kWp also 10 bis 15 kWh. Moderne Wechselrichter wie der Huawei SUN2000 integrieren den Speicher direkt, während andere Systeme separate Speicher benötigen. Achten Sie auf die Kompatibilität mit dem Solarwatt Vision Modul – die meisten handelsüblichen Speicher funktionieren problemlos.
Weitere Informationen: Jahresertrag der Solarwatt Vision 400W: Rechenbeispiel.
Welche Montagesysteme und Befestigungen sind geeignet?
Das Solarwatt Vision 400W ist ein rahmenloses Glas-Glas-Modul. Daher benötigen Sie spezielle Klemmhalterungen, die das Modul an den kurzen Seiten fassen. Geeignet sind Systeme wie das K2 BasicRail oder das Renusol Variotec. Bei einem Ziegeldach verwenden Sie Dachhaken aus Edelstahl, bei einem Blechdach Durchdringungen. Achten Sie bei der Planung auf die Schnee- und Windlastzone Ihrer Region (Deutschland Zone 1 bis 4). In Zone 3 (z.B. München) sind pro Modul mindestens vier Klemmpunkte erforderlich. Die Montage sollte immer von zwei Personen durchgeführt werden – die Module sind mit 22 kg schwer.
Tipp: Planen Sie die Kabelwege ein. Das Modul hat eine 1 Meter lange Anschlussleitung mit Steckverbindern. Sie benötigen MC4-kompatible Verlängerungskabel und Blitzschutzkomponenten. Der Abstand zwischen Wechselrichter und Modulfeld sollte 30 Meter nicht überschreiten, um Spannungsverluste zu vermeiden. Details: Solarwatt Vision 400W: Montage und Installation.
Was kostet eine komplett geplante Anlage mit Solarwatt Vision 400W?
Die Gesamtkosten für eine schlüsselfertige Anlage mit Solarwatt Vision 400W liegen in Deutschland zwischen 1.300 und 1.600 Euro pro kWp. Für eine 10-kWp-Anlage (25 Module) ergibt das rund 13.000 bis 16.000 Euro netto. Hinzu kommen Kosten für den Speicher (1.000 bis 1.200 Euro pro kWh) und optional einen Wallbox. Die Förderung durch das KfW-Programm 270 (Speicherförderung) oder das Erneuerbare-Energien-Gesetz (EEG) senkt die Kosten. Aktuell gibt es für Photovoltaik keine Mehrwertsteuer mehr auf Module und Komponenten. Planen Sie auch die Kosten für die Netzanschlussanmeldung (ca. 200 Euro) und die Dachsanierung ein, falls Ihr Dach älter als 20 Jahre ist.
Vergleichen Sie immer mehrere Angebote. Ein Beispiel: Ein Anbieter aus Bayern verlangt 14.800 Euro für 10 kWp mit Solawatt Vision und Huawei Wechselrichter inkl. Montage – das ist ein guter Preis. Weitere Kosten: Kosten und Förderung für Solarwatt Vision 400W.
Was sagen Besitzer einer Solarwatt Vision 400W Anlage?
Viele Anwender berichten in Foren und Bewertungen über ihre Erfahrungen mit dem Modul. Hier zwei häufige Aussagen:
- Hannes aus NRW: „Die Module sehen auf dem Dach wirklich edel aus – vollflächig schwarz, keine sichtbaren Zellen. Der Ertrag ist im ersten Jahr genau wie berechnet, etwa 1.050 kWh pro kWp. Nur die Montage war wegen des rahmenlosen Designs etwas hakelig. Empfehle, einen erfahrenen Installateur zu nehmen.“
- Sabine aus Bayern: „Habe 20 Vision 400W auf Ost-West. Die Schneelast ist hier hoch, aber die Klemmen halten gut. Der Wechselrichter (SMA) läuft seit 18 Monaten ohne Probleme. Die Glaskanten sind empfindlich – beim Reinigen vorsichtig sein.“
Häufig genannt wird auch die Garantie: 30 Jahre lineare Leistungsgarantie geben Sicherheit. Aber einige kritisieren den Preis: „Vergleichbare Module gibt es für 20 Prozent weniger – aber die Haltbarkeit soll hier besser sein.“ Lesen Sie dazu: Garantie und Lebensdauer der Solarwatt Vision 400W.
Häufig gestellte Fragen zur Planung mit Solarwatt Vision 400W
Kann ich das Solarwatt Vision 400W auf einem Flachdach montieren?
Ja, mit Aufständerungen von 10 bis 15 Grad. Verwenden Sie spezielle Flachdachsysteme wie das K2 FlatFix, die eine Durchdringung der Dachhaut vermeiden. Die Module werden in Reihen aufgestellt und mit Ballast beschwert.
Welchen Kabelquerschnitt benötige ich für die Strings?
Für eine typische Anlage mit 12 Modulen pro String und 20 Meter Kabelweg reicht ein Querschnitt von 4 bis 6 mm². Bei längeren Strecken über 30 Meter verwenden Sie besser 6 mm² oder legen Sie zwei parallele Strings. Der Spannungsabfall sollte unter 2 Prozent bleiben. Berechnen Sie dies mit einem Online-Rechner.
Muss ich einen Blitzschutz für die Anlage planen?
Wenn Ihr Gebäude bereits einen äußeren Blitzschutz hat, muss die PV-Anlage einschließlich aller metallischen Teile an den Blitzschutz angeschlossen werden. Ohne Blitzschutz ist ein Überspannungsschutz (SPD Typ 2) auf der DC-Seite vorgeschrieben. Für die Solarwatt Vision Module empfehlen wir zudem SPD Typ 2 auf der AC-Seite.
Wie plane ich die Verschattung durch Bäume oder Schornsteine?
Das Solarwatt Vision 400M ist ein monokristallines Modul ohne Bypass-Dioden auf jeder Zelle – aber die Bypass-Dioden der drei Segmentstruktur helfen. Planen Sie die modulindividuelle Verschattung durch Optimierer (Tigo TS4) oder Mikrowechselrichter. Ein einfacher Tipp: Zeichnen Sie den Schattenverlauf über das Jahr, z.B. mit der Software PV*SOL. Ein Baum, der im Dezember Schatten wirft, reduziert die Erträge um 10 bis 15 Prozent.
Kann ich die Anlage später erweitern?
Ja, wenn der Wechselrichter ausreichend dimensioniert ist. Planen Sie schon beim ersten Bau eine Reserve von 20 Prozent auf der DC-Seite ein. Der Solarwatt Vision 400W kann problemlos mit anderen Modulen gemischt werden, aber dann über die gleiche Spannungsklasse (24V/48V-Zellen). Besser: separate Strings für die Erweiterung.

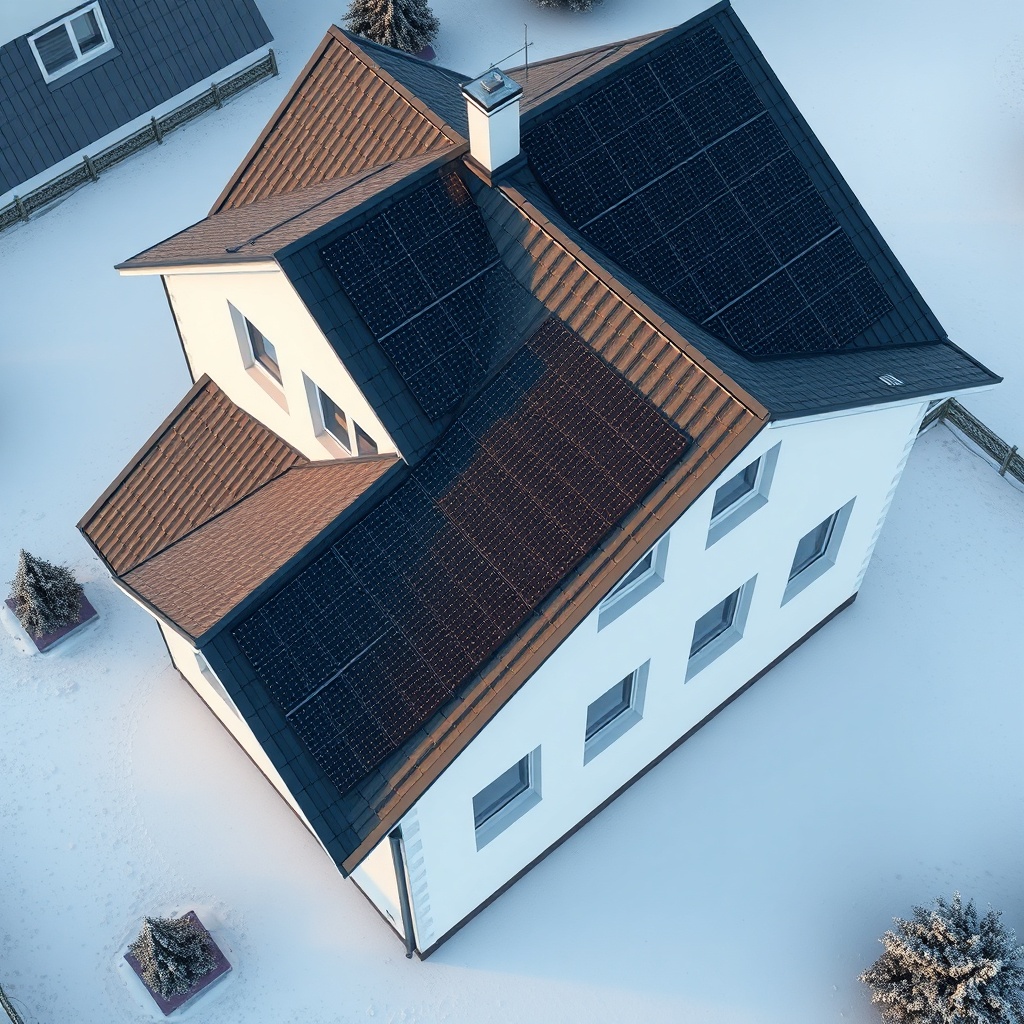

Welche Rolle spielt die Schneelast bei der Dachplanung?
Das Solarwatt Vision 400W ist für Schneelasten bis 5400 Pa ausgelegt, also etwa 550 kg/m² – das entspricht einer extremen Schneelastzone (Zone 4 in Deutschland). In den meisten Regionen reicht das. Aber die Dachkonstruktion muss die Last der Module plus Schnee tragen. In Zone 3 mit 30 cm Neuschnee beträgt die Zusatzlast rund 200 kg/m². Rechnen Sie: 25 Module (550 kg) plus Schnee (10.000 kg bei 50 m² Dach) – Ihr Dach muss mindestens 50 kN pro Ständerwerk aufnehmen können.
