Viessmann Vitovolt 300-M: Montage und Installation – Worauf Sie achten müssen
Die korrekte Montage und Installation der Viessmann Vitovolt 300-M ist entscheidend für die langfristige Effizienz und Sicherheit Ihrer Photovoltaikanlage. In diesem Leitfaden erfahren Sie Schritt für Schritt, worauf es bei der Befestigung auf dem Dach, der elektrischen Verkabelung und der Inbetriebnahme ankommt. Wir gehen auf die spezifischen Anforderungen dieses Moduls ein, von der Auswahl des passenden Montagesystems bis hin zu den typischen Fehlern, die Sie vermeiden sollten.
Welche Montagearten sind für die Viessmann Vitovolt 300-M geeignet?
Die Viessmann Vitovolt 300-M ist ein monokristallines Standardmodul mit den üblichen Abmessungen (ca. 1,70 m x 1,00 m) und einem Gewicht von etwa 19 kg. Grundsätzlich kann es auf den gängigsten Dachtypen montiert werden:

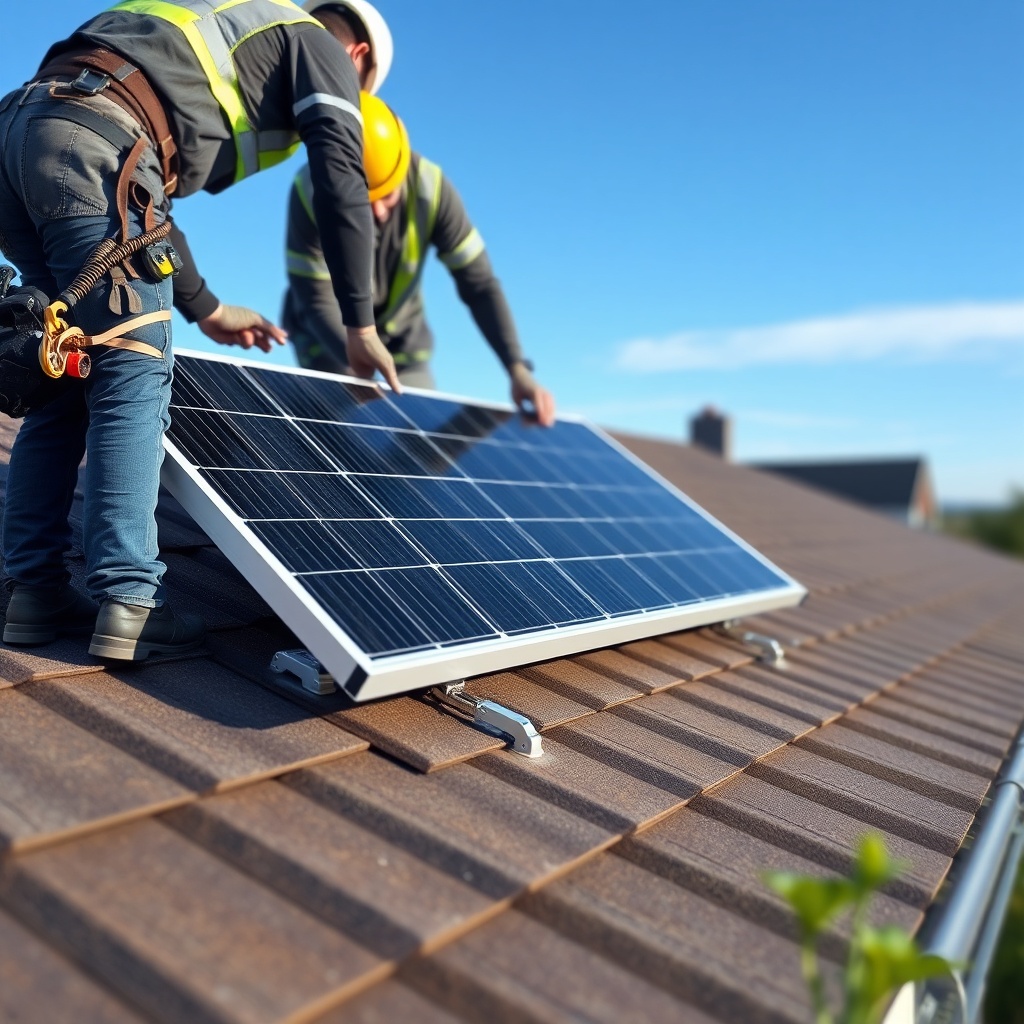

- Aufdachmontage: Die gebräuchlichste Methode für Ziegeldächer. Hier wird das Modul auf einer Aluminium-Unterkonstruktion über der Dachdeckung befestigt. Der Vorteil: Hinterlüftung wird ermöglicht, wodurch die Module kühler bleiben und der Wirkungsgrad steigt.
- Indachmontage: Bei Neubauten oder Dachsanierungen kann die Vitovolt 300-M auch direkt in die Dachhaut integriert werden. Hierfür gibt es von Viessmann spezielle Indach-Systeme oder kompatible Systeme von Drittanbietern. Achten Sie unbedingt auf die korrekte Dichtigkeit und die bauphysikalischen Vorgaben.
- Flachdachmontage: Auf Flachdächern kommt meist eine Aufständerung zum Einsatz, die die Module in einem optimalen Winkel (meist 10–15 Grad) ausrichtet. Die Vitovolt 300-M ist problemlos in solche Systeme integrierbar.
Für jede Montageart ist es wichtig, die statischen Gegebenheiten des Daches zu prüfen. Bei der Aufdachmontage sollten die Dachsparren und die Tragfähigkeit des Dachstuhls berücksichtigt werden. Ein Statiker kann hierbei helfen, insbesondere bei großen Anlagen oder Dachneigungen über 45 Grad.
Welches Montagesystem ist für die Vitovolt 300-M empfohlen?
Viessmann selbst gibt keine eigenen Montagesysteme mehr vor, da die Vitovolt 300-M zu den handelsüblichen Modulen mit Standardabmessungen gehört. Daher sind nahezu alle gängigen Systeme wie z. B. von K2 Systems, Schletter, Renusol oder Esdec kompatibel. Entscheidend ist, dass die Systeme für das Modulgewicht und die Windlasten Ihres Standorts ausgelegt sind.
Empfehlenswert ist die Verwendung von Mittel- und Endklemmen, die für Glas-Folien-Module optimiert sind (Klemmbreite meist 30–35 mm). Achten Sie darauf, dass die Klemmen nicht zu stark angezogen werden – das Drehmoment sollte laut Herstellerangabe zwischen 14 und 20 Nm liegen. Ein zu festes Anziehen kann zu Mikrorissen in den Zellen führen.
Für die Dachdurchführung der Kabel sollten Sie Dichtsysteme wie Dachhaken oder Kabeldurchführungen von spezialisierten Herstellern verwenden. Viessmann empfiehlt im Zubehör für Viessmann Vitovolt 300-M: Wechselrichter und Montagesysteme oft die Nutzung von kompatiblen Steckverbindern (MC4 oder kompatible Typen).
| Problemfall | Schweregrad | Empfehlung |
|---|---|---|
| Zu feste Verschraubung der Modulklemmen | Ernst – kann zu Glasbruch oder Mikrorissen führen | Drehmoment prüfen und Drehmomentschlüssel verwenden |
| Schlechte Dachdurchführung der Kabel | Dringend – Wasser kann in den Dachstuhl eindringen | Professionelle Dichtsysteme einbauen oder Spezialfirma beauftragen |
| Falsche Kabelverlegung (Schleifenbildung) | Mittel – kann zu Schäden durch Wind oder Vibrationen führen | Kabel mit Kabelbindern fixieren und auf Zugentlastung achten |
| Modul nicht geerdet | Sehr ernst – Blitzschlag- oder Brandrisiko | Potenzialausgleich herstellen, Erdungsanschluss am Modul prüfen |
Wie erfolgt die elektrische Installation der Vitovolt 300-M?
Die Vitovolt 300-M ist werkseitig mit 1,2 m langen Anschlusskabeln und MC4-kompatiblen Steckverbindern ausgestattet. Die Verkabelung sollte in der folgenden Reihenfolge erfolgen:
- Strangverkabelung: Verbinden Sie mehrere Module in Reihe (String). Pro String sollten nicht mehr als 12–15 Module an einen Wechselrichter angeschlossen werden, abhängig von der Spannung des Wechselrichters (meist 600 V oder 1000 V Systemspannung). Die Leerlaufspannung der Vitovolt 300-M beträgt etwa 41,5 V; bei 12 Modulen ergibt sich ca. 498 V – achten Sie auf die Grenzen des Wechselrichters.
- Anschluss an den Wechselrichter: Nutzen Sie einen kompatiblen Wechselrichter, z. B. von SMA, Fronius oder Sungrow. Der Wechselrichter muss die MPP-Spannung der Module (ca. 31–36 V pro Modul) verarbeiten können.
- AC-Seite: Die Verbindung vom Wechselrichter zum Hausnetz erfolgt über einen FI-Schalter (Typ B) und einen Leitungsschutzschalter nach VDE-Vorschriften.
Ein häufiger Fehler bei der Installation ist das Verpolen der Steckverbinder. Prüfen Sie vor dem Zusammenstecken, ob die Polarität (Plus/Minus) korrekt ist. Verwenden Sie einen Multimeter oder einen PV-Tester, um die Spannung vor Inbetriebnahme zu messen.
Muss die Viessmann Vitovolt 300-M geerdet werden?
Ja, wie alle Photovoltaikmodule muss auch die Vitovolt 300-M geerdet werden. Der Rahmen des Moduls verfügt über einen Erdungsanschlusspunkt (meist ein Loch im Alurahmen oder eine spezielle Klemme). Dieser sollte mit einem Kupferkabel (min. 6 mm²) an den Potentialausgleich des Gebäudes angeschlossen werden.
Bei größeren Anlagen kann ein Überspannungsschutz (Typ 1+2) auf der DC-Seite erforderlich sein, um die Elektronik des Wechselrichters vor Blitzeinschlägen zu schützen. Viessmann empfiehlt in der Installationsanleitung die Einhaltung der VDE 0100-712 (PV-Anlagen).
Was kostet die Montage und Installation der Vitovolt 300-M?
Die Kosten für die Montage variieren stark je nach Dachtyp, Region und Installationsfirma. Eine grobe Orientierung:
- Aufdachmontage (Schrägdach): ca. 1.200–1.800 Euro netto für eine 5-kWp-Anlage (ca. 14 Module)
- Indachmontage: ca. 1.800–2.500 Euro netto (aufgrund höherer Dichtigkeit)
- Flachdachmontage: ca. 1.000–1.500 Euro netto (einfachere Zugänglichkeit)
Hinzu kommen die Kosten für das Montagesystem (ca. 200–400 Euro), die Verkabelung (ca. 150–250 Euro) und die elektrische Installation (ca. 500–800 Euro). Im Vergleich zu anderen Modulen wie der Viessmann Vitovolt 300-M im Vergleich zu anderen Modulen sind die Montagekosten ähnlich, da es sich um Standardabmessungen handelt.
Förderungen wie die KfW-Förderung (z. B. 270) oder regionale Zuschüsse können die Nettokosten senken. Details finden Sie im Artikel Kosten und Förderung für Viessmann Vitovolt 300-M.
Was sagen Besitzer zur Installation der Vitovolt 300-M?
In Foren wie Photovoltaikforum oder Energy-Community berichten Besitzer von folgenden Erfahrungen:
- „Die Montage war einfach, da die Module Standardmaße haben. Habe sie mit K2 Systemen auf mein Ziegeldach geschraubt – dauerte zwei Tage zu zweit.“
- „Der Wechselrichter von SMA hat sich problemlos mit den Modulen verbunden. Wichtig war, dass die Stringlänge nicht zu kurz ist (mindestens 8 Module), sonst startet der Wechselrichter nicht richtig.“
- „Ein Problem: Die Kabel waren bei meiner Lieferung etwas kurz (nur 1 m). Musste Verlängerungskabel kaufen, die extra gekostet haben. Achtet auf die Kabellänge!“
Häufig gestellte Fragen (FAQ)
Kann ich die Montage selbst durchführen?
Ja, als erfahrener Heimwerker können Sie die mechanische Montage der Module durchführen. Die elektrische Installation und der Anschluss an den Wechselrichter sollten jedoch von einem zertifizierten Elektriker vorgenommen werden, um Garantieansprüche und Versicherungsschutz zu wahren.
Welche Werkzeuge benötige ich für die Installation?
Sie benötigen: Akkuschrauber mit Drehmomentbegrenzung, Drehmomentschlüssel, Ratsche mit Nüssen, Wasserwaage, Maßband, Kabelabisolierer, Crimpzange (für MC4-Stecker), Multimeter und ggf. Sauggreifer für die Module.
Wie viele Module passen auf mein Dach?
Die Vitovolt 300-M hat eine Fläche von ca. 1,7 m² pro Modul. Bei einem Einfamilienhaus mit 50 m² nutzbarer Dachfläche passen ca. 29 Module, also eine Leistung von etwa 8,7 kWp. Beachten Sie die Dachneigung und Verschattung.
Muss ich die Module nach der Montage reinigen?
Eine regelmäßige Reinigung ist nicht zwingend erforderlich, solange der Ertrag nicht nachlässt. Stark verschmutzte Module (z. B. durch Vogelkot, Pollen) können den Ertrag um bis zu 5 % mindern. Reinigen Sie sie am besten mit Regenwasser und einem weichen Schwamm, nicht mit Hochdruckreiniger.
Kann ich die Vitovolt 300-M auf einem Carport montieren?
Ja, die Module können auch auf Carports montiert werden. Verwenden Sie ein spezielles Carport-Montagesystem, das die Module flach oder aufgeständert trägt. Achten Sie auf die Traglast des Carports und die Windlast.
Was mache ich, wenn ein Modul defekt ist?
Viessmann gewährt eine Produktgarantie von 12 Jahren (Leistungsgarantie von 25 Jahren). Bei einem Defekt wenden Sie sich an den Installateur oder direkt an den Kundenservice von Viessmann. Oft kann ein Modul einzeln ausgetauscht werden, wenn die Anlage geschaltet ist.
